Bouées sonores.



L'association Orion a mis au point des bouées sonores marines afin de baliser des parcours de match racing pour des voiliers dont les équipages sont déficients visuels.

Nous vous indiquons ici comment monter vous-même ces bouées.

Par principe de protection de la propriété intellectuelle, merci de ne pas diffuser ce document et de nous adresser toute demande éventuelle d'utilisation de ce système de bouée.



I/ liste des éléments nécessaires.

1 bidon étanche, avec couvercle vissé, de diamètre 25cm et hauteur 35. cf. photo 3. (les photos sont en bas de page).

1 chambre à air du même diamètre que le bidon. Elle sera fixée autour de ce dernier par un boute.

1 ponté étanche (double pas de vis en u permettant de fixer le bout du mouillage). Cf. photo 3.

1 mouillage (bout, chaîne, grappin) approprié au plan d'eau (profondeur)

1 plomb de 2kg à fixer sur le mouillage pour maintien vertical. Cf. photo 3.

1 batterie sèche (au plomb) 12 volts, 12 ampères-heures.

1 auto-radio CD ou k7 auto reverse, minimum 40 watts.

1 haut-parleur étanche minimum 40 watts, diamètre 18 centimètres.

1 interrupteur étanche.

1 morceau de sac plastique pour isoler l'autoradio et le hp.

Morceau de polystirène 10X10 cm (isolation entre batterie et autoradio).

Matière absorbante pour le fond du bidon.

1 tube de sikaflex (étanchéité). Il s'agit de mastic marin très résistant.

Fils et cosses électriques.

1 chargeur de batterie (1 ampère).



Il faut compter environ 300 euros de matériel.





II) étapes de montage.



A/ fixer le ponté à l'extérieur, par deux trous.



B/ fixer l'interrupteur étanche en haut du bidon, juste avant le couvercle, par un trou enduit de sikaflex.



C/ découper le couvercle du bidon en fonction du diamètre du haut parleur pour y installer ce dernier.

Surtout, étanchéifier au sikaflex.

Conseil: poser un film plastique pour protéger le haut parleur afin d'éviter que l'eau y pénètre, même s'il est déjà sensé être étanche. Fixation au sikaflex. Cf. photo 1.



D/ Brancher l'autoradio à la batterie comme suit:

Le moins de l'autoradio sur le moins de la batterie.

Le + de la mémoire de l'autoradio sur le + de la batterie.

Le + de l'alimentation de l'autoradio sur l'interrupteur avant de rejoindre le + de la batterie.



E/ brancher l'autoradio au haut parleur.



F/ installer le tout dans le bidon, comme suit:

Papier absorbant au fond.

batterie.

polystyrène.

autoradio (dans sac plastique).

couvercle.



G/ installer la chambre à air autour du bidon (à mi hauteur). Cf. photo 2.



H/ fixer le mouillage sur le ponté.

Fixer le plomb de 2kg, 2 mètres plus bas que la bouée afin d'assurer la verticalité. Cf. photo 2.





III/ conseil:

Le son est réglé à terre et mémorisé par l'autoradio grâce au branchement du + mémoire sur + batterie (cf.4/). L'objectif étant de ne pas ouvrir le bidon sur l'eau.



Attention: il faut recharger de la batterie toutes les 10 heures avec un chargeur de batterie ordinaire (de faible ampérage, soit 1 ampère heure).

bou&eacutee

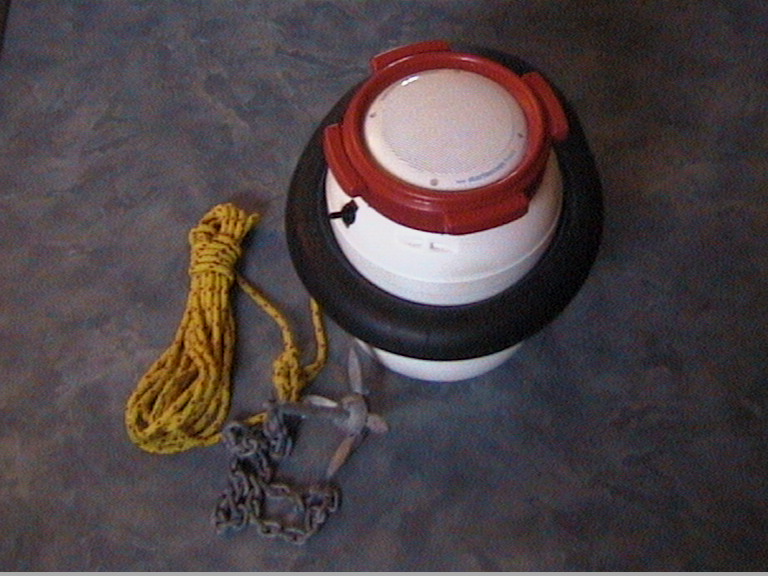

photo 2.

Les photos 1 et 3 seront très bientôt disponibles.

Si vous vous lancer dans la construction de bouées sonores, n'oubliez pas de nous en informer par mail, merci.

Finalement, nous vous souhaitons bon bricolage et bonne nav' !
